Монтаж кабельных лотков

Кабельный лоток является элементом кабеленесущей системы, т. е. по существу – это крепёж для кабеля, однако и здесь существуют свои требования по монтажу:
Согласно правил, кабельные лотки должны крепиться на высоте не менее 2 м. от уровня пола (площадки обслуживания). Все соединения при монтаже лотка должны быть выполнены только резьбовыми деталями крепления.
При пересечении кабельного лотка с трубопроводом, минимальное расстояние от трубопровода до опорной конструкции должно составлять 5 см, а в случае параллельного расположения – 10 см. Если же, трубопровод содержит какую-либо горячую жидкость или газ, то данное минимальное расстояние должно составлять 25 см.

Виды кабельных лотков. В зависимости от исполнения их можно разделить на несколько видов: перфорированные, сплошные, лестничные, проволочные.

Кабельный лоток внешне представляет собой полый металлический профиль или короб (другое его название), состоящий из основания – куда, собственно укладывается кабель или провод и крышки, защищающей его от внешних воздействий. В зависимости от производителя, секции кабельных лотков могут иметь длину 2000, 2500 или 3000 мм. и ширину от 50мм до 600мм .

Соединяться кабельные лотки, в зависимости от их исполнения могут путем ввода одной секции в другую с дальнейшей фиксацией этого соединения винтами или при помощи стыковки секций с фиксацией дополнительными соединителями, поставляемыми вместе с лотком и придающими кабельной трассе нужную жёсткость.

Соединение кабельного лотка

http://localhost/phpsite/lotok.php

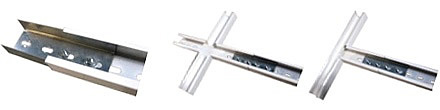

Помимо соединителей, в состав арматуры для кабельных лотков входят различные ответвления, угловые секции для поворотов (боковые отводы), переходы для соединения секций различной ширины, разъединители, лотки крестообразные, Т-образные и т. д.

Арматура кабельного лотка

Укладка проводов и кабелей в кабельный лоток.

В кабельные лотки могут быть уложены провода и кабели напряжением до 1000 В.

При укладке проводов или кабелей в кабельный лоток для их лучшего охлаждения степень заполнения последнего должна быть не более 50 %.

Укладывая провод в лотке пучками, стоит иметь ввиду, что количество проводов в одном пучке не должно превышать 12 шт, причем наружный диаметр этого пучка должен быть не более 10 см. Крепить, связывая между собой провода в пучки следует через расстояние не более 4,5 м на горизонтальных участках канала и не более 1 м на вертикальных. На горизонтальных прямых участках кабельного лотка допускается прокладка кабеля без крепления.

На основании Правил Устройства Электроустановок – основного документа, регламентирующего выполнение любых электромонтажных работ, кабельный лоток, изготовленный из материала, проводящего электрический ток и являющийся конструкцией, по которой проложен кабель, должен быть обязательно заземлен!

Вполне оправданное требование, т. к. при нарушении изоляции кабеля или провода в металлическом кабельном лотке, последний может оказаться под напряжением и привести к поражению электрическим током. Заземлять каждую секцию кабельного лотка не требуется, в связи с тем, что конструкцией лотков уже предусмотрено их винтовое соединение, удовлетворяющее Правила и обеспечивающее металлосвязь между ними.

Тем не менее, кабельные лотки необходимо заземлить не менее чем в двух местах с разных сторон линий трасс, а также дополнительно в конце их ответвления.



Монтаж кабельных лотков, компанией Global Service разбивается на несколько этапов:

  • 1 этап: проектирование построения кабельных каналов
  • 2 этап: измерение и нарезка кабельных лотков
  • 3 этап: подготовка помещения к монтажу
  • 4 этап: монтаж кабельных лотков

Каждому из этих этапов специалисты компании уделяют должное внимание, поскольку все они взаимосвязаны.
